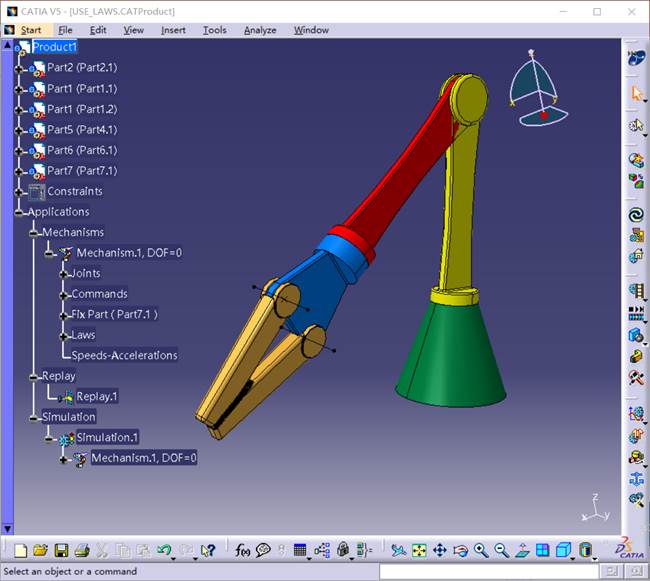

1、什么是DMUKinematics Simulator

CATIAV5电子样机运动模拟设计（通过调用大量已有的多个种类的运动副或者通过自动转换机械装配约束条件而产生的运动副，对任何规模的电子样机进行运动定义。

通过运动干涉检验和校核较小间隙来进行运动分析。KIN可以生成运动零件的轨迹、扫掠体和包络体以指导未来的设计。

它还可以通过与其它DMU产品的集成做更多复杂组合的运动仿真分析，能够满足从机械设计到功能评估的各类工程设计人员的需要。

2、Kinematic Joints

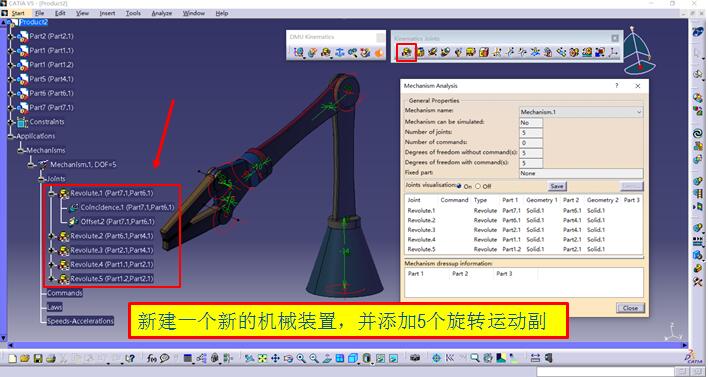

1）添加Kinematic Joints

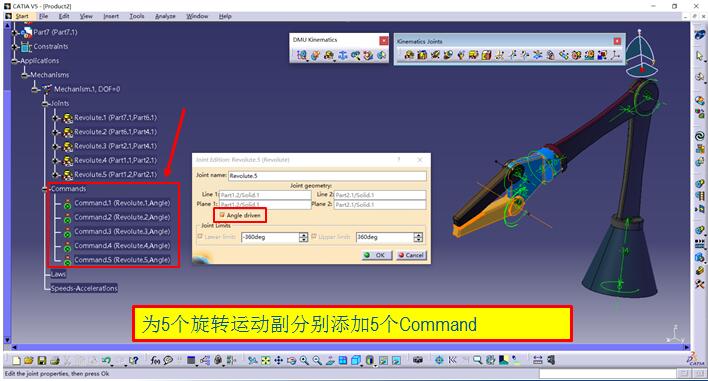

2）添加Command

3、Laws and Rules

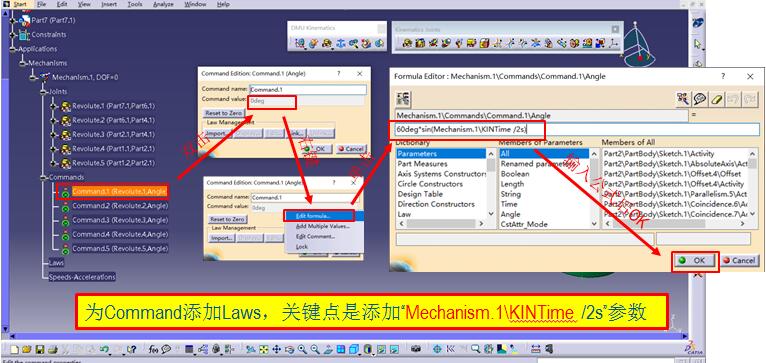

1）添加Laws

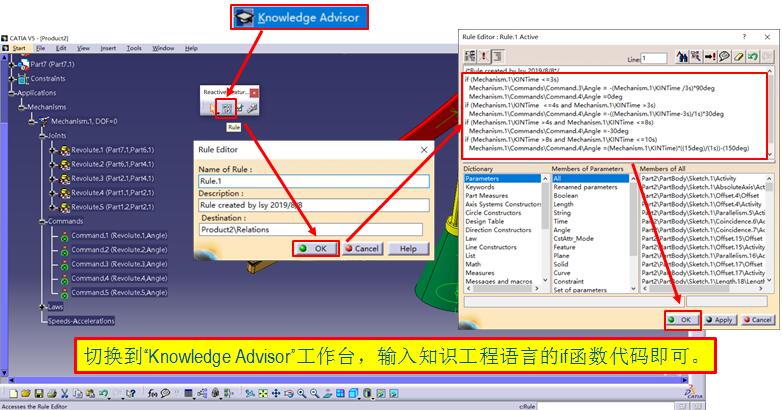

2）添加Rules

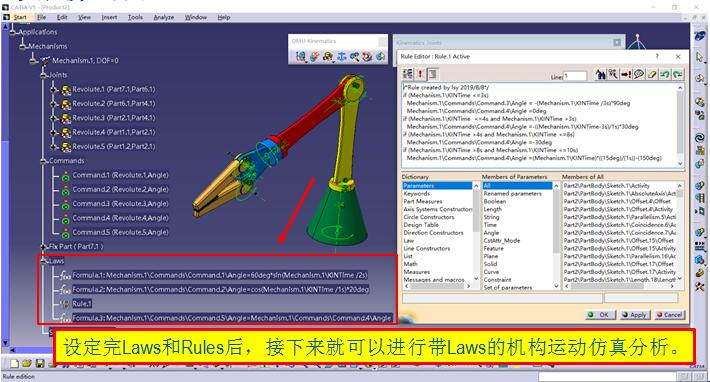

3）设定完成

4、 Simulation with Laws

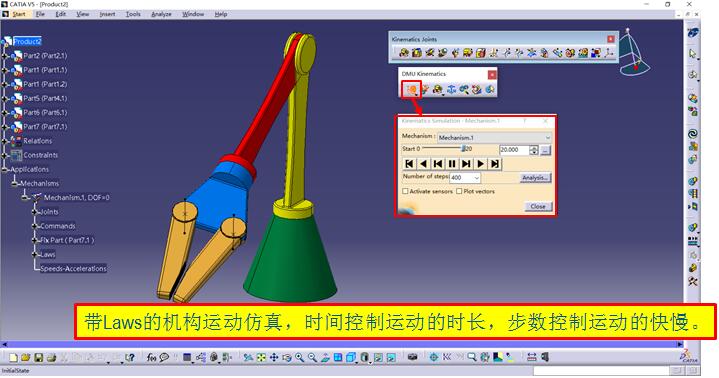

1）Simulation with Laws

5、 Generate a Replay

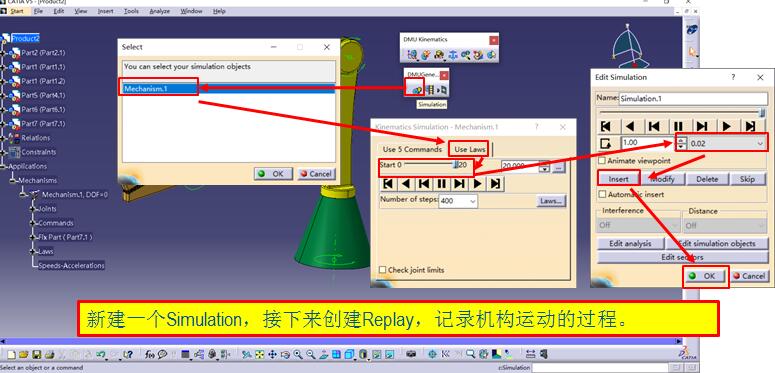

1）新建Simulation

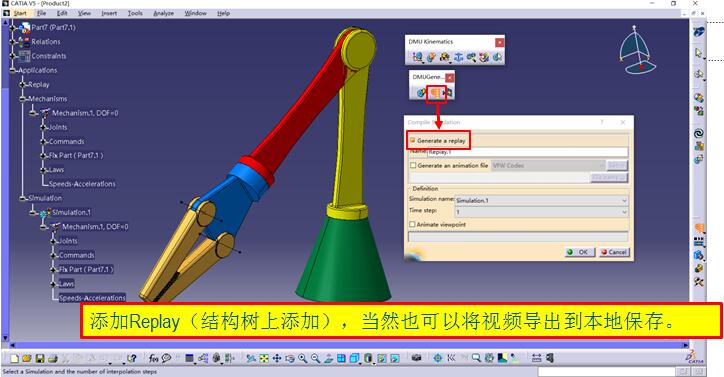

2）添加Replay

6、Trace and Swept Volume

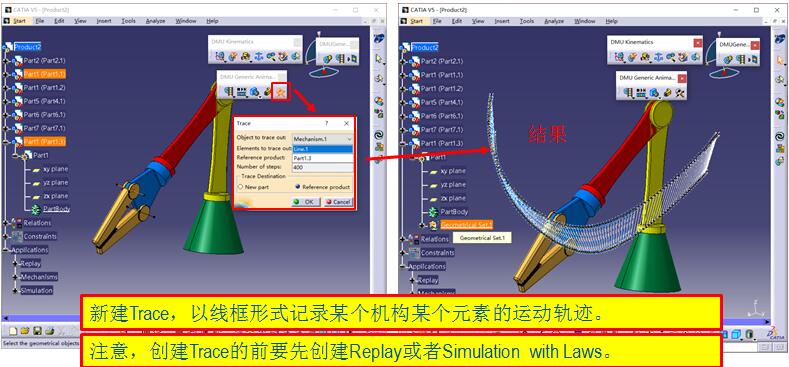

1)新建Trace

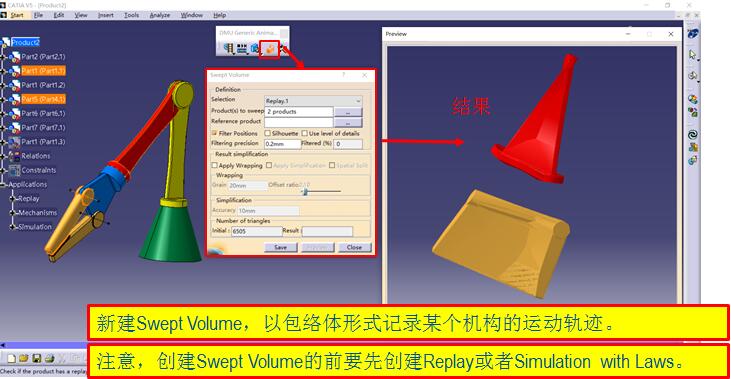

2)Swept Volume

教程来自慧舟软件(D&A)

华南区技术顾问

伍松 提供
